Práctica N°2 IDENTIFICACION DE LOS ELEMENTOS DE MANIOBRA EN EL TABLERO

Objetivo General

Conocer los elementos que conforman el tablero de control del Módulo Didáctico de Control de Caudal de Lazo Cerrado.

Objetivos Específicos

1. Identificar los elementos de maniobra presentes en el tablero de control del Módulo Didáctico de Control de Caudal de Lazo Cerrado.
2. Reconocer los elementos de protección presentes en el tablero de control del Módulo Didáctico de Control de Caudal de Lazo Cerrado.

Preguntas

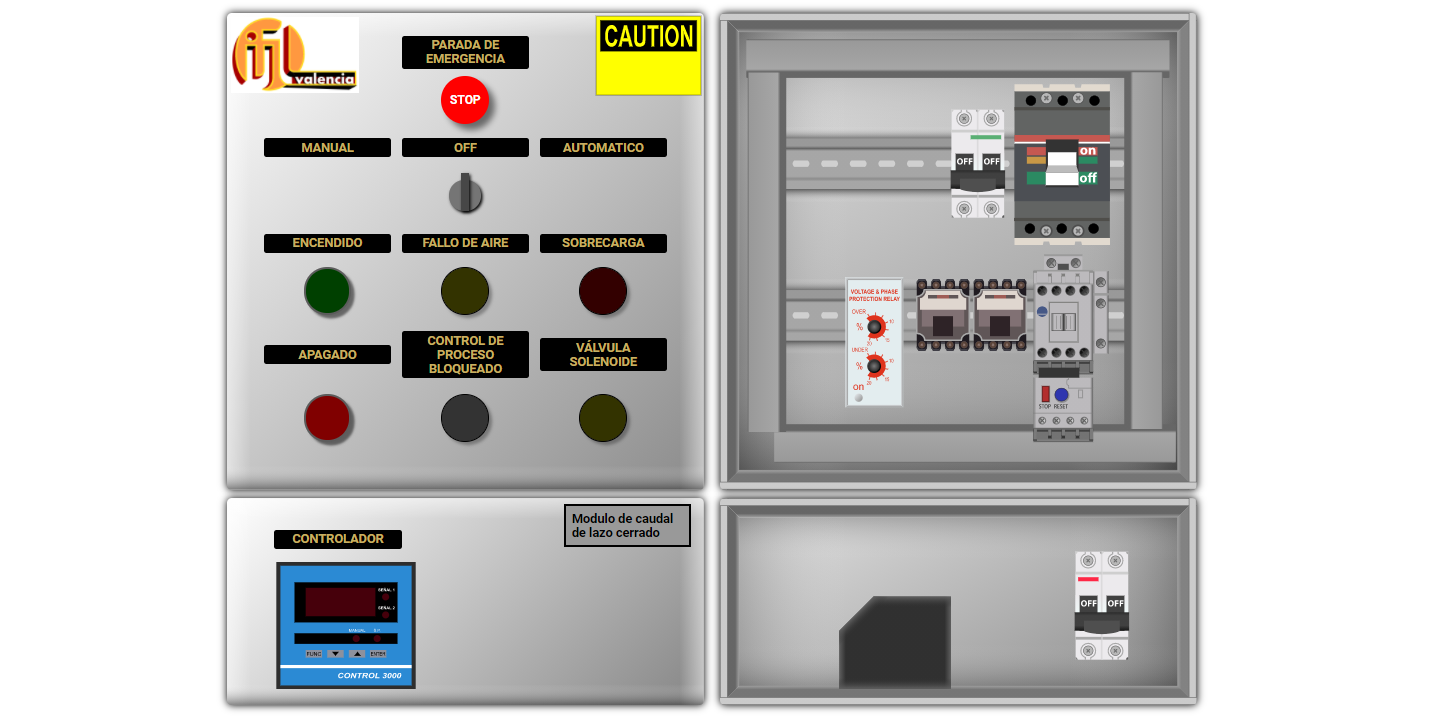

1. Señalar en la imagen con una “X” el botón de parada de emergencia presente en el tablero de control.
   Cantidad de X colocadas: 0
   1. ¿Qué función cumple el botón de parada de emergencia?

      Esta pregunta no fue respondida.

2. Señalar en la imagen con una “X” el selector de modo de operación.
   Cantidad de X colocadas: 0
   1. ¿Qué función cumple el selector de modo de operación?

      Esta pregunta no fue respondida.

3. Señalar en la imagen con una “X” el pulsador luminoso de encendido.
   Cantidad de X colocadas: 0
   1. ¿Qué función cumple el pulsador luminoso de encendido?

      Esta pregunta no fue respondida.

4. Señalar en la imagen con una “X” o con O el pulsador luminoso de apagado.
   Cantidad de X colocadas: 0
   1. ¿Qué función cumple el pulsador luminoso de apagado?

      Esta pregunta no fue respondida.

5. Señalar en la imagen con una “X” las luces indicadoras de fallo de aire, sobrecarga, control de proceso bloqueado y válvula solenoide presentes en el tablero.
   Cantidad de X colocadas: 0
   1. ¿Qué función cumplen las luces indicadoras en el tablero?

      Esta pregunta no fue respondida.

6. Señalar en la imagen con una “X” el controlador Venetrol 3000 presente en el tablero de control.
   Cantidad de X colocadas: 0
   1. ¿Qué función cumple el controlador Venetrol 3000?

      Esta pregunta no fue respondida.

7. Señalar en la imagen con una “X” el breaker principal del tablero.
   Cantidad de X colocadas: 0
   1. ¿Qué función cumple el breaker principal del tablero?

      Esta pregunta no fue respondida.

8. Señalar en la imagen con una “X” los breakers de control.
   Cantidad de X colocadas: 0
   1. ¿Cuántos breakers de control hay en el tablero?

      Esta pregunta no fue respondida.

   2. ¿Cuál es la función de los breakers de control?

      Esta pregunta no fue respondida.

9. Señalar en la imagen con una “X” el protector de voltaje.
   Cantidad de X colocadas: 0
   1. ¿Qué función cumple el protector de voltaje?

      Esta pregunta no fue respondida.

10. Señalar en la imagen con una “X” los relés presentes en el tablero de control.
    Cantidad de X colocadas: 0
    1. ¿Cuántos relés hay en el tablero de control?

       Esta pregunta no fue respondida.

    2. ¿Qué función cumplen los relés?

       Esta pregunta no fue respondida.

11. Señalar en la imagen con una “X” el contactor.
    Cantidad de X colocadas: 0
    1. ¿Qué función cumple el contactor?

       Esta pregunta no fue respondida.

12. Señalar en la imagen con una “X” el relé térmico.
    Cantidad de X colocadas: 0
    1. ¿Qué función cumple el relé térmico?

       Esta pregunta no fue respondida.
